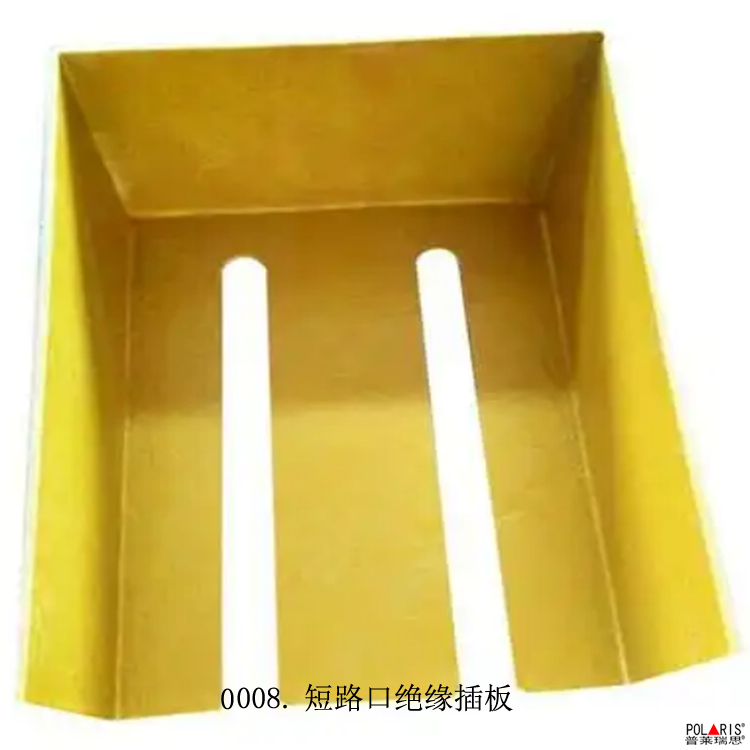

短路口绝缘插板说明书
产品简介
短路口绝缘插板是电解槽、冶金电气系统专用绝缘配件，采用高强度耐高温绝缘材料整体成型，结构紧凑、绝缘可靠。产品具备高绝缘强度、耐高温、抗电弧、耐酸碱腐蚀、机械性能好
订购热线：021-54358329
产品介绍
0008.短路口绝缘插板说明书
短路口绝缘插板是电解铝行业电解槽配套用绝缘材料，主要用于电解槽母线短路口的绝缘隔离。以下是该产品的详细说明书：
一、产品介绍
短路口绝缘插板是机械制造过程中用来固定加工对象，使之占有正确位置的装置，又称卡具或夹具。在电解槽中，它用于隔离立柱母线与短路母线，确保电解系列生产安全平稳运行。
二、技术说明
材料组成：由环氧树脂和玻璃布制成，型号为3240。在中温下机械性能高，在高温下电气性能稳定。耐热等级为B级（155℃）。
产品特性：
•具有较高的机械强度、阻燃性、耐漏电性
•耐电弧、介电强度及耐电压高
•吸水率低、尺寸稳定、翘曲度小
•具有高强度、高耐候、高介电、重防腐等优点
三、产品规格
•厚度：8mm
•宽度规格：170mm和180mm两种规格（根据立柱位置不同）
•材质：环氧树脂+玻璃布（3240型）或SMC片状模塑料
四、安装使用说明
安装前准备：
1.确认各螺丝松动到位
2.用带绝缘撬杠撬动一侧短路块
3.插入一组绝缘板
4.再次确认与通电装置相近一侧短路口螺丝松动到位
5.开风、通电拉开短路块
安装注意事项：
•拉开短路块后上方立即插入干木板，下方砸入木块
•待电压稳定后，抽出木板和木块，插入绝缘板
•短路口操作完成后，通知调度室通电时间及通电情况
五、维护保养
定期检测：
•每10天测量一次短路口绝缘值
•绝缘电阻值应不低于1MΩ
•对磕碰掉角、受热变色、检测数据不达标的绝缘插板要及时更换
安全注意事项：
•更换短路口绝缘插板时，必须由所在工区的区长在场进行监护
•运行人员每天要对短路口周围的导电物进行清理
•换极时短路口护罩要用上，掉下的热块要及时清理走，避免绝缘板被焦化
六、产品应用
适用于电解槽配套用绝缘材料，包括：高温酚醛密封板、环氧绝缘套筒、绝缘插板、绝缘轴套、锥面套、云母砖、异型绝缘套、绝缘节、高温无气隙绝缘板、U型绝缘槽、高强度绝缘棒等。
七、购买须知
•尺寸因测量工具和测量方法不同，可能存在0.5mm的误差
•产品均为实物拍摄，颜色经专业校对，与实物平铺图最为接近
