电解槽铝罩板U型绝缘板说明书
产品简介
电解槽铝罩板U型绝缘板专为铝电解槽配套设计，采用耐高温、高绝缘工程复合材料模压成型，呈U型结构，与铝罩板贴合紧密。产品具备优异电气绝缘、耐高温、抗腐蚀、耐老化、机械强
订购热线：021-54358329
产品介绍

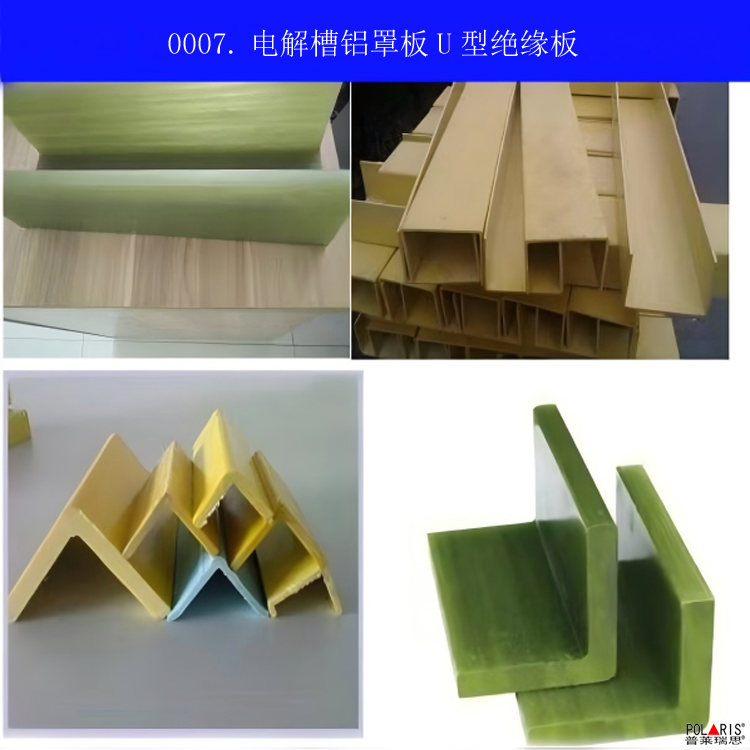

0007.电解槽铝罩板U型绝缘板说明书
一、产品概述
电解槽铝罩板U型绝缘板是专为铝电解槽槽罩板边缘设计的耐高温绝缘保护装置，采用无碱玻璃纤维纱浸润MPI树脂及特殊配料，经设备引拔挤压或模压成型而成。该产品在传统铝合金U形槽罩、石棉垫组装件的基础上进行了技术升级，有效解决了电解槽阳极电流通过槽罩板旁路导电造成的电流空耗问题。二、产品结构与组成
1.总体结构
每台电解槽整体由带脚踏装置的平面罩板、左右端部罩板、左右角部罩板和绝缘件组成。选用铝合金板作为罩板、连接板的坯料，具有良好的成形加工性能、抗腐蚀性、焊接性和韧性。2.侧部平面罩板
由波纹板面、上下支撑铝板、U型绝缘槽、脚踏板等组成，为压型铝板焊接结构。波纹板面选用铝合金板，沿长度方向采用平形或拱形设计，截面为梯形形状的波形，优化了板体结构。3.U型绝缘槽结构
•铝板：U形结构，作为外层保护•绝缘板：U形结构，采用MPI耐高温材料
•槽罩板端头：连接铝罩板的主体部分
•固定螺栓：包括中部螺栓a和底部螺栓b
•安装孔：在槽罩板端头下端设置直径大于螺栓的孔
三、技术性能指标
| 性能指标 | 单位 | 技术参数 |
| 密度 | g/cm³ | 1.9-2.1 |
| 抗拉强度 | MPa | 1360-1500 |
| 抗压强度 | MPa | ≥200 |
| 弯曲强度 | MPa | ≥170 |
| 冲击强度 | kJ/m² | ≥120 |
| 长期耐热性 | ℃ | ≥450 |
| 电气强度 | MV/m | ≥10.2 |
| 体积电阻率(常态) | Ω·m | ≥6.0×10¹² |
| 绝缘电阻率(常态) | Ω·m | ≥1.8×10¹² |
| 介质损耗因数(1MHz) | - | ≤0.035 |
| 耐电压等级 | kV | 10-1000 |
| 阻燃等级 | - | UL94V0 |
| 绝缘等级 | - | H级 |
1.耐高温性能
产品可在450℃环境下长期稳定工作，瞬时高温短路工作温度可达260℃（时间小于5秒），完全满足电解槽高温环境使用要求。3.电气绝缘性能
电气强度≥10.2MV/m，体积电阻率≥6.0×10¹²Ω·m，
绝缘电阻率≥1.8×10¹²Ω·m，
耐压等级覆盖10kV-1000kV电压范围。
4.阻燃性能
产品阻燃等级达到UL94V0，在着火时发烟及毒烟都非常少，不含卤素，符合环保要求。5.耐腐蚀性能
对大气、水、酸、碱、盐等一般浓度的介质具有良好的化学稳定性，特别在非氧化性强酸和pH值范围相当宽的介质中表现优异。6.节能环保
采用MPI耐高温U形槽替代传统铝合金U形槽罩和石棉垫组装件，有效解决了电解槽槽罩通过旁路导电的问题，减少电流空耗损失，具有节能、安全、环保、耐用、经济等优点。五、安装使用方法
1.安装步骤
1.准备工作：检查绝缘板表面是否平整光滑、无裂纹和孔洞，测量绝缘电阻值应不小于1MΩ
2.定位安装：将绝缘板套在槽罩板端头上，螺栓a穿入绝缘板、槽罩板端头中部拧入螺帽连接3.固定铝板：将铝板套在绝缘板上，螺栓b穿入铝板、绝缘板、槽罩板端头下端设置孔拧入螺帽连接
4.检查确认：确保所有螺栓紧固，绝缘板与槽罩板端头、铝板之间紧密贴合，无松动现象
2.使用注意事项
•安装时注意螺栓a不与U型铝板接触，槽罩板端头对U型绝缘板起到固定作用•定期检查螺栓紧固情况，防止因松动造成绝缘套管磨损或脱落
•更换阳极作业时，需先取下绝缘装置，作业完成后再安装回原位
•发现绝缘板损坏或老化应及时更换，避免发生漏电事故
六、维护保养
1.日常检查
•每周检查一次螺栓紧固情况，发现松动及时紧固•每月测量一次绝缘电阻，确保绝缘性能良好
•定期清理绝缘板表面的灰尘和污物，保持清洁
2.定期维护
•每半年对绝缘板进行全面检查，包括外观检查、绝缘性能测试•发现绝缘板有裂纹、破损或老化现象应及时更换
•更换绝缘板时，应使用同规格、同材质的绝缘板
3.安全注意事项
•维护作业前必须切断电源，确保安全•作业人员必须佩戴绝缘手套、绝缘鞋等防护用品
•严禁在带电状态下进行绝缘板的更换和维护作业
七、应用领域
该产品主要应用于电解铝行业电解槽槽罩板边缘的绝缘保护，具体包括：•电解槽侧部平面罩板绝缘
•电解槽端部罩板绝缘
•电解槽角部罩板绝缘
•电解槽短路口绝缘螺栓
•电解槽打壳出铝系统绝缘
八、包装运输与储存
1.包装要求
•产品采用木箱或纸箱包装，内衬防震材料•包装箱上应标明产品名称、规格型号、数量、生产日期等信息
•每箱产品应附有产品合格证和使用说明书
2.运输要求
•运输过程中应轻拿轻放，避免剧烈碰撞和挤压•严禁与腐蚀性物品混装运输
•运输车辆应配备防雨、防潮设施
3.储存条件
•储存环境应干燥、通风、无腐蚀性气体•储存温度应在-20℃至40℃之间
•相对湿度不超过80%
•避免阳光直射和雨淋
九、质量保证
本产品执行相关国家标准和行业标准，产品出厂前经过严格的质量检验，确保各项性能指标符合要求。产品质保期为12个月，在正常使用条件下，如因产品质量问题导致损坏，厂家负责免费维修或更换。 联系我们
