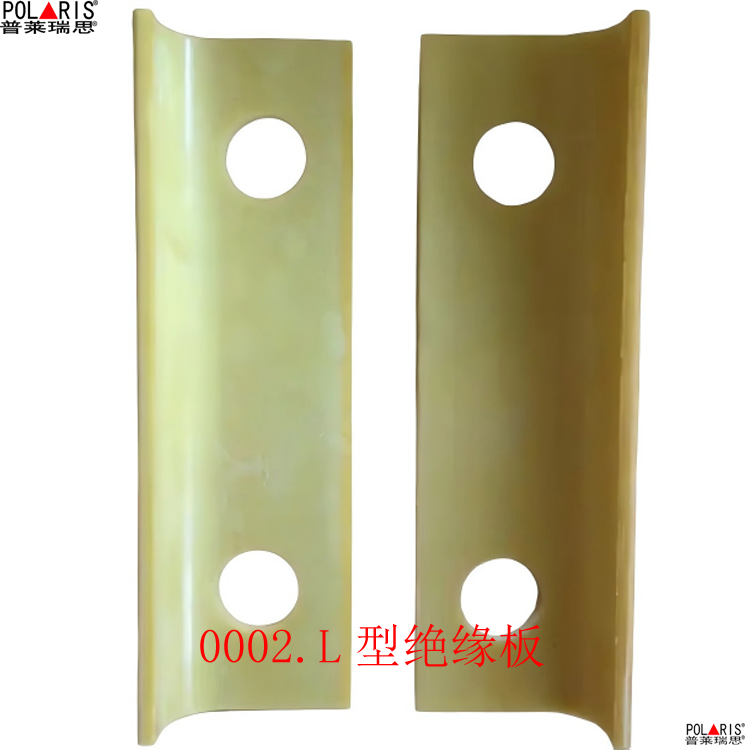

0002.L型绝缘板产品说明书
一、产品概述
L型绝缘板又称绝缘角钢、L型环氧板、L型玻纤板，采用高强度芳纶纤维和玻璃纤维在浸渍环氧树脂基体经高温拉挤而成。产品具有超高强度、优异的耐磨性、耐酸碱性、耐高温性能等特点，适用于变压器、电容器、电抗器、高压开关等高压电器设备.
二、产品性能特点
1. 机械性能优异
抗弯强度高，不容易弯曲，便于使用
耐腐蚀性强，抗机械压力和机械拉力都非常优异
2.电气性能卓越
耐压等级为10kV-1000kV电压范围
电气性能稳定，耐压等级达到H级
体积电阻率≥1×10¹³Ω·cm，介电强度≥20kV/mm
3. 耐温性能
允许长期工作温度170-210℃
瞬时高温短路工作温度260℃（时间小于5秒）
耐热等级和绝缘等级都达到H级 1 9
4. 表面质量
表面光滑无色差、无毛刺、无划痕
采用优质脱模剂，保证产品表面质量
尺寸精确，平整度好
三、技术参数
密度 g/cm³ ≥2.1
吸水率 % ≤0.05
拉伸强度 MPa ≥1500
抗冲击强度 KJ/m² 2.0-2.5
弯曲强度 MPa ≥230
体积电阻率 Ω·m ≥10¹⁰
工频击穿电压 kV ≥50
全波冲击电压 kV ≥100
阻燃等级 - VO级 4 9
四、安装使用方法 安装前准备
1.检查绝缘板是否有损坏或裂纹
2.清理安装表面，确保干燥、平整、无油污
3.使用砂纸打磨安装表面，去除防腐油
安装步骤
1.将绝缘板吊装到位，确保安装位置准确
2.使用绝缘工具进行安装，保持与带电部分的安全距离
3.用套筒将螺柱和螺母临时固定，防止滑脱
4.按照工艺要求的螺母拧紧顺序，用扭力扳手将螺母拧紧
5.安装完成后检查绝缘板与线圈之间的接触是否紧密
五、安全距离要求
10kV及以下：与带电体保持0.35m距离
35kV及以下：与带电体保持0.60m距离
如因现场条件限制达不到最小距离，必须使用绝缘工具进行安装
六、使用注意事项
1. 安全操作
装拆绝缘隔板时应与带电部分保持安全距离
使用绝缘隔板前应先擦净表面，保持洁净
现场放置绝缘隔板时应戴绝缘手套
在隔离开关动、静触头之间放置绝缘隔板时，应使用绝缘棒
2.储存条件
应储存在干燥、阴凉、通风良好的环境中
避免阳光直射和高温
储存温度控制在25℃左右，空气湿度不超过70%
3.维护保养
定期检查绝缘板是否有损坏、裂纹或污染
在潮湿天气情况下，应及时清扫干净，恢复绝缘水平
一般地区一年清扫一次，污秽区每年清扫两次（雾季前进行一次）
4.环保要求
操作过程中应遵守相关安全规范，避免接触皮肤和眼睛
应妥善处理使用后的材料，减少对环境的影响
七、应用领域
L型绝缘板广泛应用于： 变压器、电容器、电抗器、高压开关等高压电器
电机磁极线圈的极身绝缘
高压开关柜、配电设备
新能源电池包绝缘支架
轨道交通、电力工程等场景
八、产品规格 产品可根据客户需求定制，常规规格包括：
厚度：0.5-100mm
常规规格：1000mm×2000mm
颜色：黄色（本色）、红色、绿色、黑色等（可定制）
九、质量保证
产品符合GB/T 5129.5等相关国家标准
通过UL94 V-0级阻燃认证
符合RoHS、REACH等国际环保标准
提供48小时响应客户投诉，72小时内提供解决方案
温馨提示：使用前请仔细阅读本说明书，严格按照操作规程使用，确保安全。
L型绝缘板是一种采用高强度芳纶纤维和玻璃纤维在浸渍环氧树脂基体后，经高温拉挤工艺制成的绝缘材料。
该产品具有L形设计，便于在磁极线圈等特定部位安装，主要用于变压器、电容器、电抗器、高压开关等高压电器设备中，为电机磁极线圈提供绝缘保护。
十、电气性能：
耐压等级为10kV至1000kV电压范围，耐热等级和绝缘等级均达到H级，电气性能优异。
耐温性能：允许长期工作温度为170-210℃，最高短路工作温度可达260℃（时间小于5秒）。
其他特性：产品表面光滑无色差、无毛刺、无划痕，具有优异的耐磨性、耐酸碱性，抗弯强度高，不易弯曲，便于使用。
应用优势 通过使用L型绝缘板，可以取消传统的内、外托板，简化电机结构，有助于降低电机铁心高度，减轻磁极重量，从而提高电机的能效比和动态性能。
