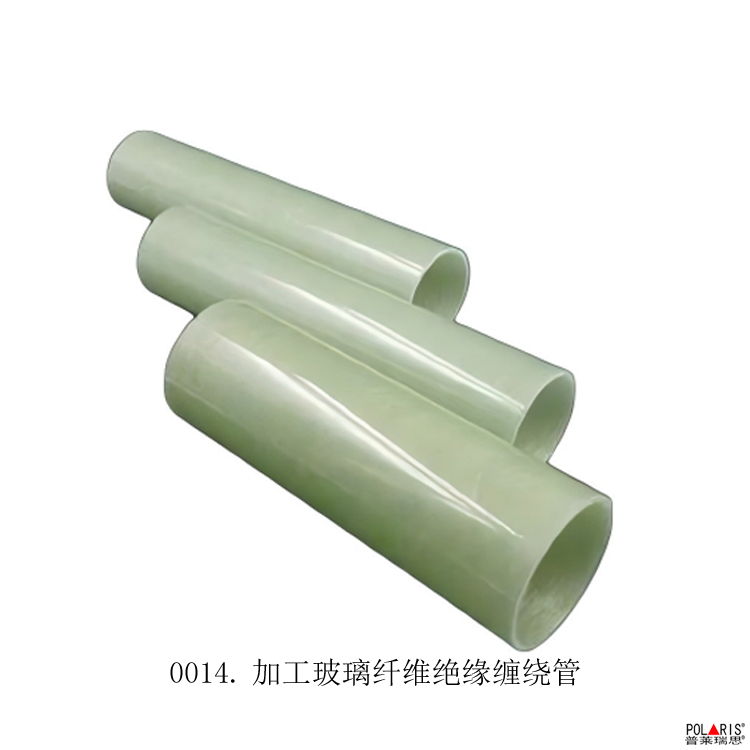

0014.玻璃纤维绝缘缠绕管说明书
产品简介
玻璃纤维绝缘缠绕管以无碱玻璃丝浸涂环氧树脂，经高温缠绕固化成型，机械强度高、电气绝缘性能优异，具有耐高温、耐潮湿、耐腐蚀、尺寸稳定、阻燃等特点。管材内外壁光滑、介
订购热线：021-54358329
产品介绍
0014.玻璃纤维绝缘缠绕管说明书
一、产品概述
玻璃纤维绝缘缠绕管是以玻璃纤维为增强材料，环氧树脂为基体，通过计算机控制缠绕工艺成型的高性能绝缘管材。
产品具有优异的机械强度、电气绝缘性能和耐腐蚀性能，广泛应用于电力、化工、石油、建筑等领域，特别适用于高压电气设备、电缆保护、管道输送等场景。
二、技术参数
基本性能指标
性能指标 单位 标准值
密度 g/cm³ 1.70-1.90
拉伸强度 MPa ≥160
弯曲强度 MPa ≥190
浸水后弯曲强度 MPa ≥150
巴氏硬度 - ≥38
体积电阻率 Ω·cm ≥10¹²-10¹⁵
击穿电压 kV/mm ≥50
长期工作温度 ℃ 170-210
最高短路温度 ℃ 230（≤5秒）
热变形温度 ℃ ≥160
氧指数 % ≥26
规格型号
•管径范围：Φ8mm-Φ200mm（可根据需求定制）
•长度范围：最长可达10米
•壁厚：根据管径和压力等级确定
•颜色：黄色（本色）、黑色等
三、产品特点
1.优异的机械性能
玻璃纤维绝缘缠绕管具有高强度、高刚度的特点，拉伸强度可达160MPa以上，弯曲强度达190MPa，机械强度远超普通钢材，同时重量仅为钢材的1/4-1/6，便于运输和安装。
2.卓越的电气性能
产品具有高介电强度、低介电损耗、高绝缘电阻等特点，体积电阻率可达10¹²-10¹⁵Ω·cm，击穿电压≥50kV/mm，适用于高压电气设备的绝缘保护。
3.良好的耐腐蚀性
采用环氧树脂基体，对酸、碱、盐等化学介质具有良好的耐腐蚀性，可在强腐蚀环境下长期使用，使用寿命可达50年以上。
4.耐高温性能
长期工作温度可达170-210℃，最高短路温度可达230℃（≤5秒），热变形温度≥160℃，满足高温环境使用要求。
5.阻燃性能
氧指数≥26%，阻燃等级达到V0级，具有优异的阻燃性能，可在火灾环境下保持结构完整性。
6.环保性能
产品采用环保材料，不污染水质，符合国家卫生要求，内表面光滑，不结垢，不滋生微生物。
四、制造工艺
1.材料选择
•增强材料：采用无碱玻璃纤维布或玻璃纤维纱，纤维直径5-15μm
•树脂基体：采用耐高温环氧树脂（如E-51型），环氧值高，固化后电气性能好
•固化剂：采用酸酐类固化剂（如甲基四氢苯酐），实现低温固化
2.缠绕工艺
采用计算机控制往复式纤维缠绕工艺，将浸渍环氧树脂的玻璃纤维以50-60°角度螺旋缠绕于金属芯模，通过多层交叉铺层提升抗弯强度。缠绕压力控制在50kg，确保纤维层间紧密贴合。
3.固化成型
采用阶梯升温工艺：以3℃/10min速率升至95℃保温3小时，使树脂初步交联；再升至160℃保温4小时完成深度固化，最终热变形温度可达180℃以上。
4.后处理
固化后脱模，采用数控机床切割端面，确保垂直度误差<0.1mm；表面经砂纸打磨后涂覆防护漆，提升耐腐蚀性与耐磨性。
五、安装方法
安装前准备
1.材料检查：确认缠绕管型号与设备匹配，检查外观无裂纹、变形、污损
2.工具准备：切割机、砂轮打磨机、扭力扳手、万用表
3.基础处理：清理基础表面，确保平整、干净，移除杂物和尘土
安装步骤
1.切割定长：根据设计要求，使用专用切割设备将缠绕管切割至所需长度，确保切口平整、无毛刺
2.表面处理：对切割端面进行打磨、倒角处理，去除毛刺和不平整部分
3.连接方式：
•法兰连接：适用于大口径管道，确保法兰密封面无损伤，使用合适的垫片和螺栓，按对角线顺序均匀拧紧
•承插连接：采用"O"型密封圈承插连接，安装方便，密封可靠
•热熔连接：适用于小口径管道，需严格控制加热温度和加热时间，确保连接面光滑、均匀
4.固定安装：使用合适的支架固定管道，确保安装牢固，避免振动和位移
5.绝缘检测：安装完成后使用万用表检测绝缘电阻，确保绝缘性能符合要求
安装注意事项
•安装时必须使用润滑油，防止螺栓拧入过程中被卡死
•多螺栓连接时，应按对称顺序分步均匀紧固
•使用经过校准的扭矩扳手，按设计规定扭矩值操作
•紧固端应采用过盈配合，确保螺纹副的紧固性
•安装过程中避免对管壁造成过度拉伸或压缩
六、使用注意事项
操作要求
1.防护装备：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
2.安全距离：操作时保持足够的安全距离，避免接触带电部分
3.环境要求：使用环境温度应在-25℃至+55℃范围内，相对湿度≤90%
4.避免过载：使用时要避免用力过猛，防止绝缘管折断
特殊环境使用
1.雨天操作：雨天户外使用时，应在绝缘管上安装防雨罩，防雨罩应为喇叭口型，罩的上口必须和绝缘部分紧密接触无渗漏
2.潮湿环境：当接地网接地电阻不符合要求时，晴天操作也应穿绝缘靴，防止接触电压、跨步电压伤害
操作禁止事项
1.严禁使用不合格或超过有效期的绝缘管
2.严禁超负荷使用或用于超出其额定电压等级的作业
3.严禁在绝缘管表面有裂纹、损伤或受潮的情况下使用
4.严禁将绝缘管用于非绝缘操作，如支撑重物等
5.严禁在操作中让绝缘管与带电设备短接
七、维护保养
日常检查
•每10天测量一次绝缘值，绝缘电阻值应不低于1MΩ
•运行人员每天要对绝缘管周围的导电物进行清理
•检查绝缘管是否有磕碰掉角、受热变色、检测数据不达标等情况
定期保养
1.表面清洁：使用温和的肥皂水或酒精清洗，禁止使用含火种、酸、碱、油脂的清洗剂
2.干燥处理：清洗后应用清水充分漂洗，擦干水分，确保表面干燥
3.保护剂涂抹：定期涂抹专用保护剂，提高抗腐蚀性能
定期试验
1.试验周期：绝缘管应每年进行一次工频耐压试验
2.试验标准：
•35kV及以下电压等级：施加3倍线电压，持续1分钟
•220V电压等级：施加400V电压
•110V电压等级：施加260V电压
3.试验要求：试验合格后方可使用，不合格的应立即报废
八、存放要求
1.存放环境：应存放在干燥、阴凉、通风、无腐蚀气体和灰尘的地方，温度控制在+5℃至35℃，相对湿度50%至80%
2.存放方式：应放置在专用木架上或特制的绝缘工器具柜内，不得贴墙放置，不得斜靠
3.防潮措施：有条件的应存放在恒温恒湿的安全工器具柜或恒温室
4.运输要求：运输时应将绝缘管装在专用的护套或工具箱内，防止受潮、碰损、弄脏
九、报废标准
当出现以下情况时，应立即更换绝缘管：
1.表面缺陷：表面出现裂纹、破损、气泡、变形、严重划痕
2.绝缘性能下降：绝缘性能检测不合格，绝缘电阻低于标准值
3.受热变色：受热变色严重，材料性能已受影响
4.机械损伤：机械强度下降，无法满足使用要求
5.老化迹象：出现明显老化迹象，如表面粉化、分层等
6.试验不合格：定期试验不合格，无法通过耐压测试
十、常见故障处理
故障1：绝缘电阻下降
原因：可能受潮、污染或材料老化
处理：清洁表面，进行干燥处理（置于80℃烘箱干燥48小时），如仍不合格则更换
故障2：表面放电
原因：表面有污物或损伤
处理：发现树枝状放电痕迹时，先用120目砂纸轻度打磨，再涂覆两层绝缘清漆（厚度0.2mm以上）。若放电深度超过材料厚度10%，必须强制报废
故障3：机械卡滞
原因：关节部位有异物或润滑不良
处理：清除异物，用二甲苯清洗轴承，注入特氟龙润滑脂。对于因过载导致的永久变形，禁止修复使用
故障4：受潮严重
原因：存放环境潮湿或使用不当
处理：应置于80℃烘箱干燥48小时，干燥后需重新测试耐压。碳化严重的环氧树脂管段必须截除，剩余长度不足原长80%时整体更换
十一、安全注意事项
1.人员要求：操作人员应经过专业培训，熟悉绝缘管的正确使用方法和安全注意事项
2.防护措施：操作时必须佩戴绝缘手套、穿绝缘靴或站在绝缘台（垫）上
3.监护要求：更换绝缘管时，必须由专业人员在现场进行监护
4.应急处理：发生事故时，应立即采取应急措施，清除事故现场，向相关部门报告，及时处理后续问题
十二、质量保证
产品实行三包服务，对使用过程中发生的问题，供应商应及时给予解决。产品均通过国家质量监督验证，各项指标符合国家标准要求。
注意：本说明书内容仅供参考，具体使用请根据实际情况和产品说明书执行。在使用过程中如遇到任何问题，请及时联系生产厂家或专业技术人员。
